256台服务器已经是Spine-Leaf两层架构的极限了，超过256台就必须上三层架构，即：Core-Spine-Leaf三层架构。因此，今天介绍的512台H100的组网，我们是按三层IB网络考虑。在三层架构中，Core层作为核心交换层，负责高速数据的转发和汇聚；Spine层作为骨干网络层，提供高速的连接和转发能力；Leaf层则作为接入层，负责将服务器接入网络。

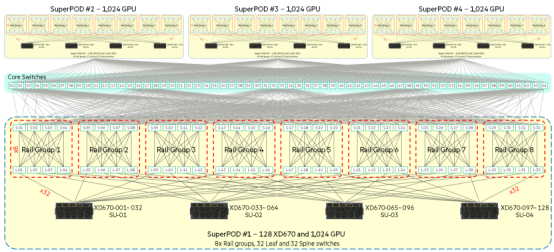

考虑到大模型训练对数据传输要求特别高，其中计算网络按全局无阻塞设计（no-blocking），采用 400Gb/s IB网络（NDR）；存储网络采用 200Gb/s IB网络（HDR）。512集群的整体网络架构全图如下。

一、计算网络

512台H100台服务器，分成4个SuperPod，每个SuperPod包含4个SU，每个SU包含32台H100服务器。也就是每个SuperPod有128台服务器。

每4台Leaf交换机+4台Spine交换机构成一个汇聚组（Rail Group），每个SuperPod对应8个Rail Group，即32台Leaf交换机+32台Spine交换机，对应Core核心层需要16台Core交换机。即每个SuperPod需要32+32+16=80台 IB交换机，4个SuperPod则需要80*4=320台IB交换机。

每台H100服务器配置8张400G网卡，采用多轨组网，即每台服务器的8张400G网卡分别连接到8台不同的Leaf交换机。

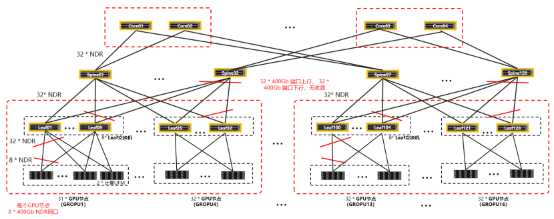

Core-Spine-Leaf三层组网拓扑图如下：

二、存储网络

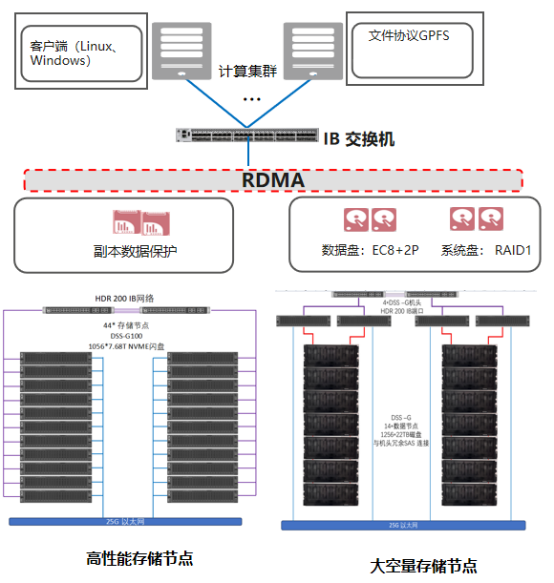

512集群的存储系统分成两部分：高性能存储和大容量存储。高性能存储采用全闪硬盘，按1TB/GPU的配比配置，即512台H100服务器通常配置4PB高性能存储。大容量存储按高性能存储的4-5倍配置，按20PB可用容量规划。

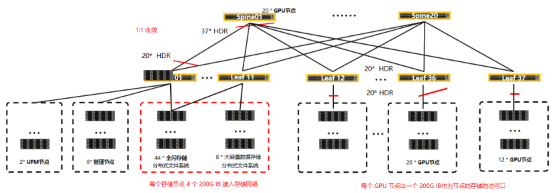

存储网络采用 200Gb/s IB网络（HDR）；每台H100服务器配置1张200Gb IB 网卡作为存储访问端口，整体网络采用Spine-Leaf两层组网，按全局 1:1 收敛比配置，需要37台Leaf 交换机和20台Spine 交换机，配置QM8700级别IB交换机即可。
