在较为低调的存储领域中，HBM（高带宽内存）无疑是备受瞩目的明星，不仅价格在短时间内飙升了五倍，更吸引了英伟达、AMD、微软等科技巨头竞相购买，那么HBM究竟有什么吸引力呢？

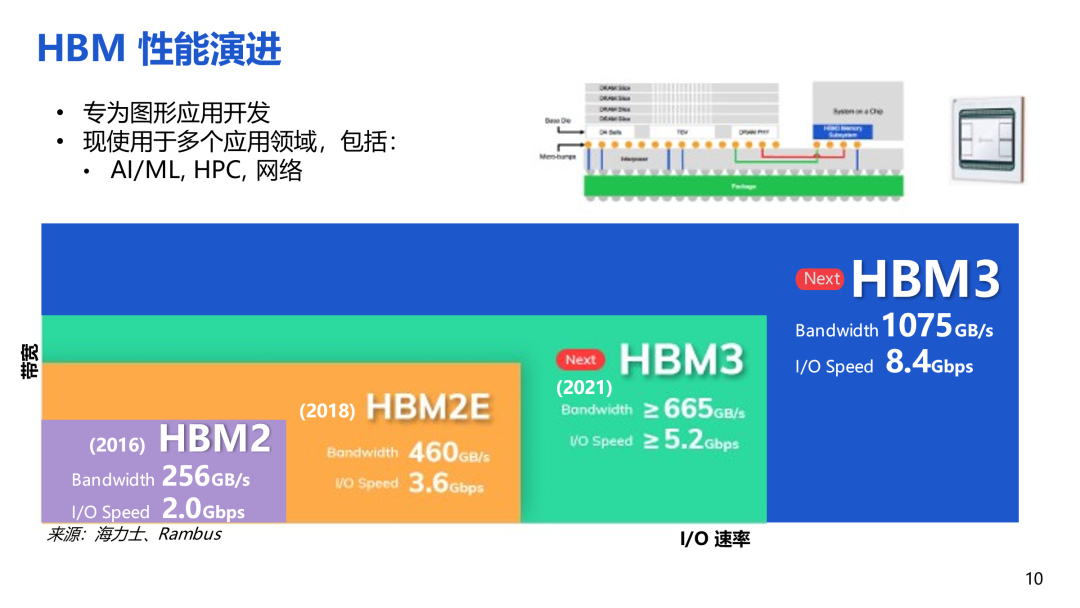

HBM（High Bandwidth Memory）芯片是一种高带宽内存技术，广泛应用于高性能计算、图形处理和人工智能等领域。简而言之就是将内存芯片堆叠到一个矩阵里，再将其堆栈置于CPU或GPU的旁边，通过uBump和Interposer （中介层，起互联功能的硅片）实现超快速连接，以提供更高的内存带宽和更低的能耗。

编辑搜图

相比于传统的GDDR（图形双数据速率）内存，HBM技术提供了更高的数据传输速度、更低的功耗和更小的物理尺寸。HBM芯片可通过多个垂直连接通道同时传输数据，极大地提高了数据传输速度。例如SK海力士的HBM3产品带宽高达819GB/s。此外，由于HBM芯片较小且功耗较低，可以更方便地集成到系统中。

HBM芯片的高带宽和低功耗特性使得它在需要处理大规模数据并追求高性能的应用中非常有用。例如，图形处理单元（GPU）需要处理大量图形数据和复杂的计算，因此需要高带宽内存来提供足够的数据流量。人工智能领域的深度学习算法也需要大量的数据传输，因此HBM技术能够提供更高的训练和推理性能。

编辑搜图

英伟达和微软等公司疯抢HBM芯片是因为它在高性能计算和图形处理领域的需求非常大。随着计算任务的增加和数据量的增长，对高带宽内存的需求也不断提高。因此，这些公司努力获取和使用HBM芯片来提高他们的产品性能和竞争力。

除了在高性能计算和图形处理领域的需求外，HBM芯片还在许多其他应用中得到广泛关注和采用。

首先是数据中心领域。随着云计算、大数据和人工智能的快速发展，数据中心需要处理大规模的数据集和高计算负载。HBM技术提供了更高的内存带宽和更低的功耗，可以加快数据中心的计算速度并降低能耗。因此，许多数据中心运营商将HBM芯片集成到服务器和大规模计算集群中，以提供更高的性能和更高的能效。

编辑搜图

其次是自动驾驶和智能交通系统。使用传感器和摄像头进行实时数据捕捉和分析是自动驾驶和智能交通系统的关键部分。这些应用需要处理大量的传感器数据，并迅速做出决策。HBM芯片的高带宽和低功耗可以提供快速的数据传输和处理能力，有助于实现更快的反应速度和更精确的决策。

最后，HBM技术还可以在虚拟现实（VR）和增强现实（AR）等领域中发挥重要作用。虚拟现实和增强现实技术需要大量的图像和视频数据进行渲染和实时交互。HBM芯片的高带宽和低延迟可以提供更流畅的图像和更快的响应速度，提升用户体验。

总之，HBM芯片是一种高带宽内存技术，通过堆叠多个DRAM层实现更高的数据传输速度和更低的功耗。它在高性能计算、图形处理、数据中心、自动驾驶、智能交通、虚拟现实和增强现实等应用领域有广泛的应用前景。因此，英伟达、微软和其他公司都在竞相推动和采用HBM技术，以提高产品性能和满足市场需求。
